Cómo juzgar la calidad de la armadura del estator del motor después del análisis de la soldadura de cuerda

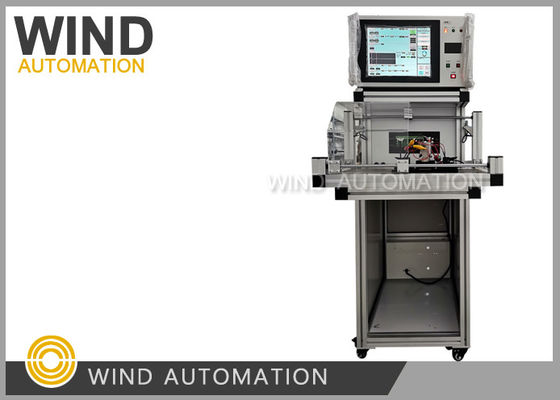

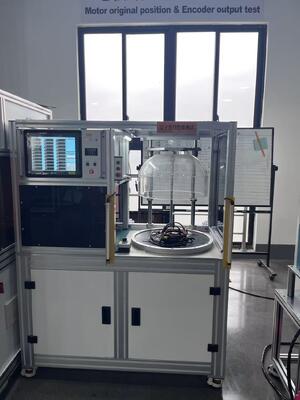

Cómo juzgar la calidad del inducido del estator del motor después del análisis de soldadura del bobinado WIND-DTS-120

Elemento de prueba:

En la fabricación de estatores de generadores, la prueba es el proceso de verificación de calidad después de

la inserción de papel, el bobinado de onda, la inserción de bobinas, el formado,

todos los elementos de prueba, incluida la resistencia de CC/Inductancia/Aislamiento espira a espira/ Resistencia de aislamiento

/Aislamiento entre fases/Prueba de alta tensión entre fases/ Prueba de alta tensión/ Equilibrio de resistencia, se pueden realizar solos o juntos.

1) Prueba de resistencia de CC

Rango de prueba: 0.01Ω - 1000Ω

Bucle de prueba: 6 bucles (escalable)

Tolerancia: ±0.5 %

Método de prueba: Cuatro puntos, con función de corrección automática de temperatura ambiente

2) Prueba de inductancia (incluida prueba de equilibrio trifásico)

Rango de prueba: 10mH – 500mH

Bucle de prueba: 6 bucles (escalable)

Tolerancia: ±2.5%

Método de prueba: Cuatro puntos

3) Aislamiento espira a espira

Alto voltaje de pulso: 100V-3000V (100V / paso)

Pico de pulso: 0.5mseg

Frecuencia de muestreo: 1-40 MHz

Bucle de prueba: 6 bucles (escalable)

Tolerancia: ±2.5%

Método de juicio: juicio de diferencia de área (sensible a la inductancia y la pérdida de energía)

La forma de onda estándar es Blanca, la forma de onda OK es Verde, la forma de onda NG es Roja

4) Resistencia de aislamiento

Voltaje: CC 500V / 1000V

Tiempo de prueba: 1-10s (ajustable)

Rango de juicio: 1-1000 MΩ

Tolerancia: ±2.5%

5) Aislamiento entre fases

Voltaje: CC 500V / 1000V

Tiempo de prueba: 1-10s (ajustable)

Rango de juicio: 1-1000 MΩ

Tolerancia: ±2.5%

6) Prueba de alta tensión entre fases

Voltaje: CA 100-3000V (100V/paso)

Tiempo de prueba: 1-10s (ajustable)

Rango de juicio: 0.1 mA -- 20 mA

Tolerancia: ±2.5%

7) Prueba de alta tensión (con detección de arco)

Voltaje: CA 100-3000V (100V/paso)

Tiempo de prueba: 1-10s (ajustable)

Rango de juicio: 0.1 mA -- 20 mA

Tolerancia: ±2.5%

8) Equilibrio de resistencia

Método de prueba: Muestreo de resistencia de CC

Tiempo de prueba: 0.1s

Método de juicio: Se adopta el método de porcentaje para juzgar la diferencia de resistencia de CC entre los bobinados.

2. Tiempo de prueba

3. Video de prueba
