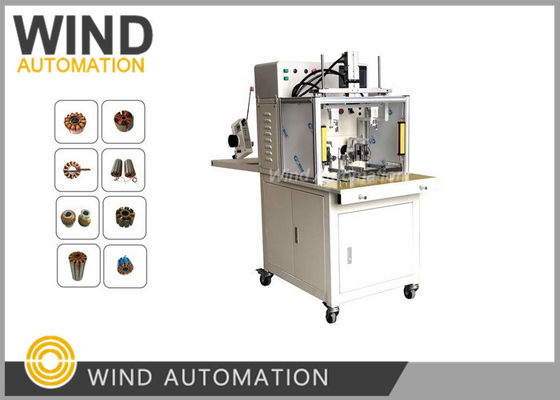

Motor de ventilador Estator Flyer máquina de cuerda para el Outrunner sin escobillas 2/4/6 Poles Motor
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Certificado: | Sección 2 |
|---|---|---|---|
| Estación de trabajo: | Sola estación | Velocidad del viento: | Max. 1500RPM según el medidor de alambre |
| Automático: | Totalmente automático | Color de la máquina: | En blanco o según el cliente |
| Después de las ventasVelocidad de giro: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
Motor de ventilador Estator Flyer de cuerda de la máquina para el outrunner sin escobillas 2/4/6 Polos de motorNoLos datos de las pruebas de seguridad deberán estar disponibles en el sitio web del organismo notificado.
Aplicación:
|
Modelo de motores |
Modelos voladores, aviones aviones helicópteros motor estator
|
|
Motores de velocidad superior |
Motor de ventilador, ventilador, ventilador de techo, motor de juguete
|
|
Motor de ruedas |
Motor de ruedas de skate, estator, scooters eléctricos, scooter de equilibrio automático,
Estator del motor de los vehículos de autoequilibrio
|
|
Estator exterior de gran tamaño
|
Ventajas:
|
Enrollamiento básico de volante una por una ranura |
Fácil de ajustar y operar,
máquina dedicada para el modelo de motores estator
|
|
Rango de las ranuras comunes |
Entre 2 y 24 ranuras
|
|
Cables muti manipulados |
30 piezas de cables
|
Parámetro:
Diámetro del alambre: 0,10 ~ 0,60 mm
Opción de operación: automática
Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 9
No hay ranura para el estator. : 2 a 24 ranuras (otras ranuras hechas a medida)
El desplazamiento del alambre: 60 mm
Fuente de alimentación: AC220V 50/60Hz
Peso: alrededor de 350 kilos
Dimensión: 1260 ((L) x 650 ((W) x 1150 ((H) mm
Estator OD 0.433'',Alta 0.157'', Tamaño de cable AWG36, 40 giros
Características del motor sin escobillas:
1.Tamaño
Si usted elige el motor de corriente continua sin escobillas, verá muchos modelos similares, como 2216, 2814 y así sucesivamente.
Los dos primeros son el diámetro exterior del estator (mm) y los dos últimos números son la altura del estator (mm).
el diámetro exterior y la altura del estator, mayor es el núcleo del estator y mayor el número de
Por supuesto, cuanto mayor sea el tamaño del estator del motor, mayor será la potencia del motor.
la potencia, pero más pesado el peso.
Si un motor es 2216, el diámetro exterior del estator es de 22 mm, y la altura del estator es de 16 mm.
Diámetro y altura del estator son proporcionales a la potencia del motor y, obviamente, el 2218 es mayor
El tamaño del modelo debe ser mayor que el 2212 del estator del motor, y la potencia del 2218 debe ser mayor que el 2216.
puede ver la potencia dos de los dos motores con la misma OD, pero esto es generalmente para el mismo diámetro del estator
Si el motor sin escobillas tiene una altura diferente del estator o una altura del mismo estator con un diámetro diferente del estator.
y el diámetro exterior del estator no son iguales, es difícil comparar con el modelo.
Debe tenerse en cuenta que esta dimensión se refiere al estator en sí, no al tamaño del motor, el grosor del
la carcasa del motor, la forma de la disipación de calor, la altura de la base y así sucesivamente, que todos afectan a la
tamaño externo del motor, por lo que el juicio de la potencia utilizando el tamaño del estator es estándar y confiable
que el del tamaño externo.
2.Número y número de postes de las ranuras del motor
1) El número de ranuras (N): el número de ranuras en el núcleo del estator.
motor, por lo que el número de ranuras es un múltiplo de 3.
2) El número de polos (P): el número de acero magnético en el estator, el imán debe utilizarse en pares
de los polos norte y sur, y el número de los polos debe ser igual.
El número de ranura y el número de polo del motor se escriben directamente como el número de ranura número N polo
número P, como 12P14N, que es el significado del polo 14 de la ranura 12.
3) Características del número de ranuras y del número de postes
a. El número de ranuras (N) y el número de postes (P) son inversamente proporcionales al máximo
velocidad,
Cuanto menor sea el número de ranuras (el número de postes), mayor será la velocidad óptima del motor.
Por ejemplo, la velocidad máxima de 9N12P es mayor que la de 12N14.
b. En el mismo caso del número de ranuras ((N), el número de postes (P) es proporcional al par,
Cuanto mayor sea el número, mayor será el par.
c. En circunstancias normales, el número de ranuras (N) y el número de postes (P) aumenta, el sentido de
Frustración (el motor más pequeño sentirá una sensación de frustración resistente cuando el motor no está cargado con
el motor giratorio manual), la teoría de la vibración del motor será menor, pero porque las ranuras son difíciles de hacer
el equilibrio activo.
3.KV
El valor de KV del motor sin escobillas se define como la velocidad / V, lo que significa que la tensión de entrada es
La velocidad de rotación del motor sin escobillas se incrementa de 1 voltio (V).
en esta definición, la tensión y la velocidad de marcha al ralentí del motor siguen una relación estricta lineal proporcional y son
las constantes, independientemente de la relación entre el voltaje de trabajo, el voltaje y la velocidad del motor.
Se necesitan las siguientes muestras y dibujos para la fabricación y puesta en marcha de la máquina:
1. Estator pila 5 piezas sin bobina
2Estator de heridas 1pc.
3Un rollo de alambre de cobre es suficiente para enrollar 10 estatores.
4Dibujo de laminación del estator y dibujo de bobina
Por favor haga clic en la imagen de abajo para ver el video
