Prueba de armaduras de automóviles de automóviles motor arrancador rotor posicionamiento automático 23 ranuras
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Certificado: | Principales partes CE |
|---|---|---|---|
| Estación de trabajo: | Estación Doble | Tipo de automatización: | Completamente automático |
| Indicación del contenido del elemento de ensayo: | Resultado del ensayo Impresión intuitiva en pantalla una por una | Las ranuras de las armaduras: | 13, 17, 19 (algunos), 21,23,25,27, 28,29,33 ranuras (común) |
| Resaltar: | Pruebas de armaduras de automóviles para arranque de motores,Teste de posicionamiento del rotor de 23 ranuras,equipo de ensayo de armaduras de arranque de automóviles |
||
Probador de Armaduras de Motor de Arranque Automotriz Rotor Auto Posicionamiento 23 Ranuras WIND-ATS-02
El probador de armaduras WIND-ATS-02 puede probar armaduras de hasta 36 ranuras, por lo que es adecuado para ranuras de 12 a 33.

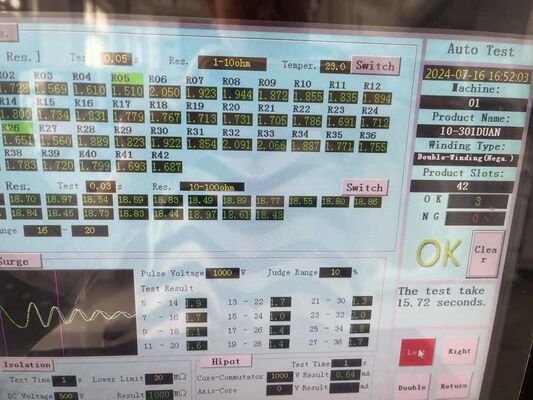

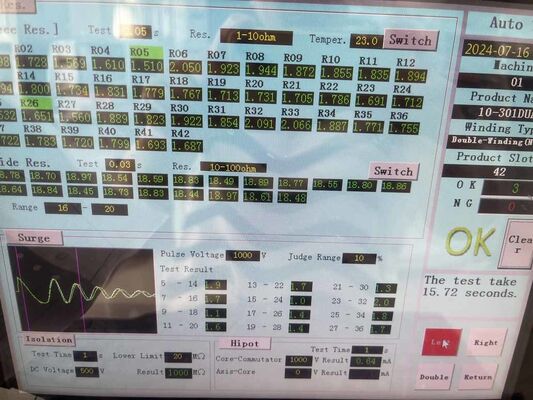

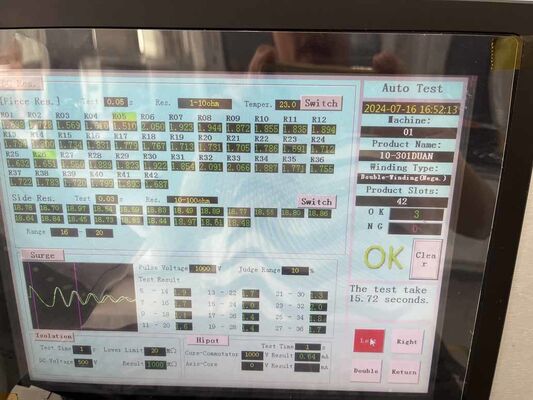

Sí, todos los resultados se muestran en pantalla ranura por ranura.
Tomamos un video enfocado en la pantalla con una armadura de 23 ranuras, por favor consulte el video adjunto.
Puede ver en la pantalla 6 elementos de prueba siendo probados uno por uno con 23 datos que aparecen gradualmente.
1. Resistencia barra a barra (Resistencia entre escobillas de dos barras del colector)
2. Resistencia de soldadura (Para verificar la calidad de la soldadura, cuanto menor sea, mejor)
3. Resistencia cruzada de 180° (Resistencia barra a barra del colector que está a 180° de ángulo con el lado opuesto)
4. Sobretensión (Entre las espiras de las bobinas, comparando formas de onda)
5. Resistencia de aislamiento (Resistencia de las bobinas y el núcleo del estator)
6. Hi-pot (Alto voltaje entre las espiras y el núcleo del estator de la armadura)
También puede consultar el probador de armaduras WIND-ATS-02https://vimeo.com/212761640
Panel de prueba de armaduras de arranque WIND-ATS-02VdeEmilyGao de suministro de bobinado de bobinasenVimeo.
Aplicación:
Armaduras de arranque de hasta 36 ranuras
cubriendo 13, 17, 19 (pocas), 21, 23, 25, 27, 28, 29, 33 ranuras (comunes)
Ventajas:
1. Posicionamiento automático, el operador no necesita verificar el posicionamiento inicial manualmente,
Hace que las pruebas sean convenientes y más fáciles.
2. 100% de comentarios satisfechos de los fabricantes de armaduras de arranque.
Datos Técnicos:
1. Resistencia barra a barra, 0.01mΩ~10mΩ (Fuera de rango muestra OVER)
Medición de cuatro terminales para garantizar la precisión
2. Resistencia de soldadura, 0.001mΩ-10mΩ (Fuera de rango muestra OVER)
Medición de seis terminales para garantizar la precisión
3. Resistencia cruzada 0.01mΩ-10mΩ
Medición de cuatro terminales para garantizar la precisión
4. Sobretensión 100-1000V (100V/tiempo)
Pico de pulso: 0.5u seg, Frecuencia 1~40MHz
Forma de onda estándar es Escritura, forma de onda OK es Verde, forma de onda NG es Roja
5. Resistencia de aislamiento DC 500V
Tiempo de prueba: 1~10s (0.1s/tiempo)
Rango: 1~500MΩ
Precisión: ≤±5%
6. Hipot AC 100-1000V
Tiempo de prueba: 1~10s (0.1s/tiempo)
Barras del colector de la armadura ≤ 36 barras
Tiempo de ciclo del panel de prueba: 8~9s (según 33 barras)
13, 17, 19 (pocas), 21, 23, 25, 27, 28, 29, 33 ranuras (comunes)
Configuración Principal:
Pantalla táctil de 15'' Chip de muestreo: BB Relé: NAIS Relé de alto voltaje: Meder
Partes neumáticas: Airtec
Alimentación: AC 220V, 50Hz
Presión de aire: 0.4~0.6MPa
Temperatura: 0~45℃
Dimensiones: 950mm*1250mm*580mm
Código HS: 9030390000
Preguntas y Respuestas:
|
Ahora producimos armaduras con 29 ranuras, pero sabemos que algunas armaduras tienen 33 e incluso 38 ranuras. ¿Tiene la máquina capacidad para probar armaduras con esta cantidad de ranuras? |
La máquina estándar WIND-ATS-02 puede probar hasta un máximo de 36 ranuras solamente |
|
|
Sí |
|
|
Inglés y Mandarín |
|
Por favor, describa las pruebas que la máquina puede realizar |
|
|
|
510 conjuntos de recetas |
|
|
Usar resistencia estándar para calibrar |
|
|
|
|
|
|
|
Por favor, descríbanos la marca de las partes principales de la máquina |
|
|
¿Cuál es el tiempo y los términos de la garantía? |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Informe de Verificación de Calidad de la Máquina de Prueba de Arranque Antes de la entrega
Solución de problemas de la máquina de prueba de armaduras
1. Máquina de prueba en la planta del fabricante de motores
Pregunta del usuario:
Hemos descubierto que nuestra máquina de prueba de armaduras no detecta una armadura con cortocircuito,
por favor, revise los videos adjuntos. La máquina aprueba una armadura en cortocircuito...
Ayúdenos a resolver este problema.
Respuesta de Wind Automation:
Los videos fueron revisados por el equipo de ingeniería,
Del video no podemos ver la ubicación del cortocircuito,
¿Es el cortocircuito entre el laminado de la armadura y el colector?
¿o dónde está el cortocircuito?
Si hay un cortocircuito entre el laminado de la armadura y el colector (o la horquilla),
En condiciones normales, la prueba de alto voltaje puede detectar y acusar el cortocircuito,
¡Esperamos sus próximas noticias para evaluar!
Comentarios del usuario de la máquina de prueba:
Es un cortocircuito entre el laminado y el colector.
Incluso con un simple multímetro se puede detectar, pero la prueba de alto voltaje de la máquina no funciona bien.
Wind Automation da una solución:
¿Verificó la función de alto voltaje de la máquina con una armadura en cortocircuito?
Si el alto voltaje no funciona, la conexión podría estar suelta,
¿Podría medir si el cable rojo desde el lugar del rodamiento hasta la placa está bien conectado?
El cable rojo está relacionado con la función de alto voltaje, por favor, compruebe.
