Polos del estator del motor del eje: | 12 pol 24 pol 36 pol | Producción de enrollamiento: | 7 minutos para 2 estátores (dos puestos de trabajo) |
---|---|---|---|
Estación de trabajo: | Opción de estación única o doble estación | Tipo de la automatización: | El 90% pasa |
Factor máximo de llenado de ranuras: | Para el enrollamiento del motor del cubo, la tasa de llenado de ranuras del 68% es la más alta | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |

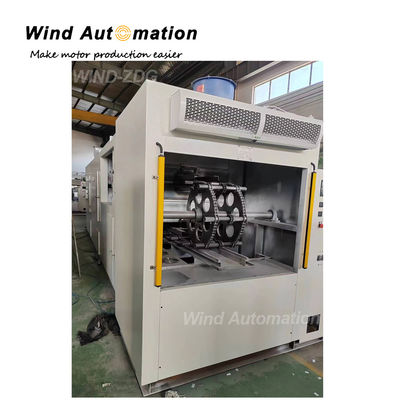

Máquina de remolque de vehículos eléctricos para triciclos eléctricos sin escobillas 36 ranuras 48 ranuras 54 ranuras Hub Motores
Bicicleta eléctrica de doble estación PMDC remolque de ruedas motor sin escobillas motor estator remolque de muti bobinas remolque de máquina
Enrollar los 15 cables paralelos hasta 0,51 mm, con 6,8,10,12,14,15 cables paralelos para motores de diferentes tensiones, como 24,36,48,62V
Para las 36 ranuras 48 ranuras 54 ranuras Hub Motors
Este tipo de máquina de devanado de aguja se utiliza para enrollar bobinas para estator de ranura abierta, estator lineal, especialmente estator con ranura estrecha pero alta velocidad de llenado de ranura.2 estaciones de trabajo o 3 estaciones mejora en gran medida la eficiencia de la máquina y el ciclo de producción.
(1) Especificación
Estación de trabajo | 2 |
OD del estator | Cuadrados de las unidades de producción |
Duración de la pila | No más de 100 mm |
Peso del estator | 3 kg máximo |
Rango del cable | 0.1-0.8 mm |
Velocidad de enrollamiento | Las demás partidas |
El poder | 8 KW |
Fuente de aire | 0.4 ~ 0,7 MPa |
Fuente de alimentación | Las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de producción y de las condiciones de producción. |
Dimensión | El tamaño de la caja es de: |
Peso | 900 KG |
(2) Aplicación
Es adecuado para varios tipos de estator de ranura abierta con alta tasa de llenado de ranura.
(3) Características
Interfaz de usuario amigable
2 estaciones de trabajo para el enrollamiento sincrónico
Alta eficiencia y producción
Control preciso de la transmisión por servo del cable de alimentación
Alto nivel de calidad del proceso de enrollamiento
Velocidad sin carga hasta 600 r/min
Proporcionar un servicio personalizado
(4) Aplicación
Bicicleta eléctrica, triciclo eléctrico, motor de ruedas PMDC, motor de eje,
motor de las ruedas,scooters eléctricos,motor de salida con cables ramificados
(4) Ventajas
Envase del estator totalmente automático |
enrollamiento, indexación, enrollamiento de alambres paralelos con eficiencia
|
Los cables de muti |
Dispositivo de bobinado con marco de tensión puede asegurar cables paralelos
Enrollamiento evitar el torcimiento
|
Diseño especial Herramientas |
Las herramientas precisas aseguran la calidad del enrollamiento y se pueden cambiar
fácilmente para los tipos de estatores
|
Max de alambre manejado |
0.51 mm (AWG24)
|
(5) Datos técnicos del estator
El estator OD:40-265 mm
longitud del núcleo: 6-75 mm
Número de ranuras: máximo 63
Número máximo de cables enrollados a la vez: 15 piezas (normalmente 6,8,10,12,14,15 cables de grupo)
Tiempo de ciclo para el enrollamiento del estator: 54 ranuras, 11 trozos de alambre para el enrollamiento de una sola vez, incluida la carga/descarga,
Se tarda 7 minutos para 2 piezas de estator Alrededor de 130pcs / turno (8 horas)
(6) Datos principales
PLC: DELTA
Servomotor de cuerda: MITSUBISHI
Servomotor de indicación: MITSUBISHI
Servomotor para el ensamblaje de cables: MITSUBISHI
HMI: DELTA
Botones: SCHNEIDER
Preguntas y respuestas:
1¿Cómo hace la bobina de las ruedas de motor la indexación: manualmente o automáticamente?
Indicación automática por servomotor Mitsubishi
2¿Cómo se fija el estator del motor de la bicicleta eléctrica durante el proceso de enrollamiento?
Por dispositivo neumático
3¿Qué rango de diámetros de alambre de cobre puede trabajar su máquina (mínimo y máximo)?
Lo que la máquina de enrollamiento de bobinas muti había hecho es 0.51mm con 6,8,10,12,14,15 cables paralelos
4¿Cuál es el rango de longitudes de apilamiento que puede trabajar la bobina?
Estator longitud de apilamiento de 6 a 75 mm
5¿Es posible presionar y compactar el alambre de cobre durante o después del enrollamiento?
Las cabezas de enrollamiento sobresalen un máximo de 15 mm de ambos lados de la pila.
La máquina de bobinado con motor Hub WIND-HMW sólo bobinado, sin función para presionar y compactar,
y a medida que la máquina se enrolla compactamente, las cabezas de enrollamiento sobresalen un máximo de 15 mm de ambos lados de la
La pila puede estar asegurada.
6¿Tiene la máquina alguna limitación en la dimensión de la anchura de la ranura abierta?
Sí, 2mm está absolutamente bien para el viento en nuestra máquina WIND-HWM
7¿Cuántas muestras necesitaría para ajustar la bobina en sus instalaciones?
Alrededor de 4pcs a 5pcs muestras de estator
8¿Cuál es la altura de la máquina sobre el área de trabajo del operador?
Alturas de las piezas
9¿Ha fabricado alguna máquina para un estator similar?
Sí, habíamos suministrado 12pcs máquina de devanado que trabaja en esteFabricante de motores de bicicletas eléctricas
10¿Cómo es el proceso de ajuste para cambiar el número de vueltas por bobina?
Por favor, establezca el número de giros parámetro en pantalla táctil
11¿Cómo se fija el estator a la máquina durante el proceso de enrollamiento?
¿Es posible tener diferentes longitudes y diferentes formas del eje de la rueda del motor
El estator se fija en la máquina mediante un dispositivo penumático durante el enrollamiento,
Si la forma del motor es diferente, las herramientas se pueden cambiar en 1 hora
Si sólo diferentes longitudes de la pila, el ajuste mecánico es fácil
Por favor haga clic en la imagen de abajo para ver el video
