Equipo de ensayo de armaduras Resistencia de corriente continua Inductividad aislamiento de sobretensiones Hi-Pot rotación
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Artículo de la prueba: | Armaduras para motores de corriente continua |
|---|---|---|---|
| Estación de trabajo: | Estación Doble | Tipo de la automatización: | Totalmente automático |
| Indicación del contenido del elemento de ensayo: | Resultado del ensayo Impresión intuitiva en pantalla una por una | Servicio postventa: | Ingeniero disponible para el servicio de ultramar |
Teste de armadura de resistencia continua, inductancia, aislamiento de sobretensiones, rotación de alta potencia, WIND-ATS
Máquina de ensayo de armaduras WIND-ATS-300
En el caso de losObjetos de ensayo
Esta máquina de prueba de armadura prueba la resistencia barra-barra, resistencia de soldadura, resistencia dieléctrica ((Hi-pot),
resistencia al aislamiento y aislamiento giratorio, los elementos de ensayo pueden mostrarse todos en pantalla,
O puedes seleccionar un elemento y mostrarlo individualmente,
El modo de carga y de ensayo podría cambiarse deslizando la cubierta de seguridad.
El panel de ensayo comienza a ensayar una vez que la cubierta de seguridad se deslice sobre la estación de trabajo.
| El sistema de control de las emisiones de gases de efecto invernadero | Número de barras: ≤ 36 | |
| Objetos de ensayo | Descripción del ensayo | Resultados de las pruebas |
|
Resistencia de barra a barra |
0.001Ω-1000Ω | ≤ ± 0,5%Escala completa |
| Compensación automática de la temperatura ambiente | ||
|
Resistencia a la soldadura |
0.001mΩ-10mΩ |
± 10 μΩ |
|
Resistencia de 180 |
0.01Ω-1000Ω Compensación automática de la temperatura ambiente |
≤ ± 0,5%Escala completa |
|
El aumento |
Se trata de un sistema de transmisión de energía. |
± 2,0% |
|
Resistencia al aislamiento |
El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | Entre 1 y 1000 MΩ |
| ±2,5% Escala completa | ||
| - ¿ Qué es? | Acción de corriente alterna 100-3000V | 0.1 ~ 10 mA |

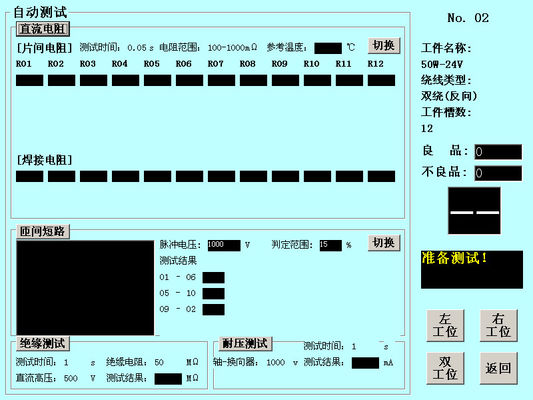

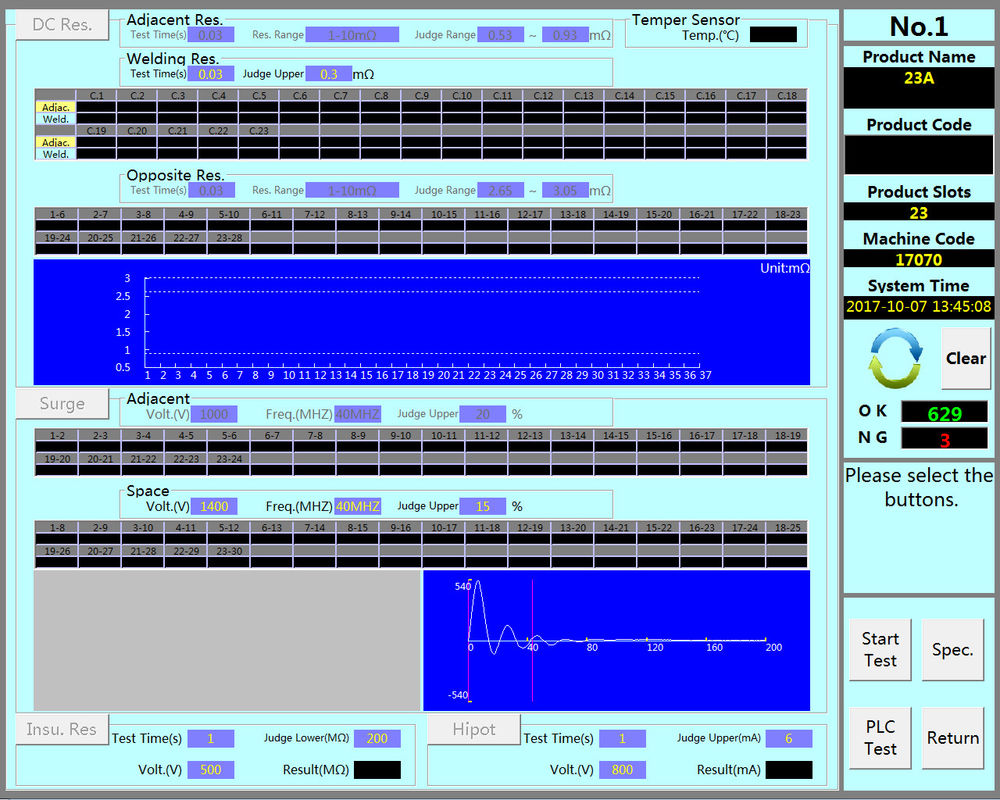

Contenido de la pantalla como primera foto (la pantalla de su máquina estará en inglés)

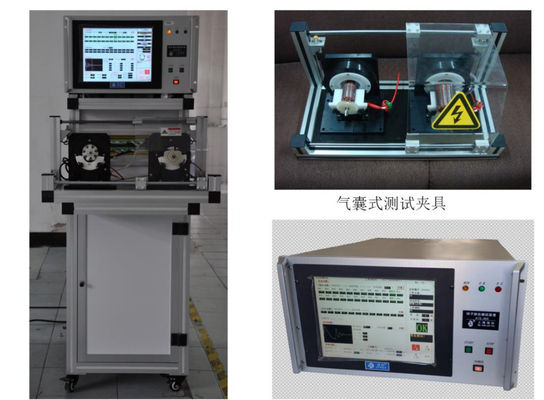

Elementos de ensayo similares a la máquina de ensayo de armaduras para arrancador WIND-ATS-02 como se muestra a continuación
(2)Unidades de máquinas
Control: Sistema industrial integrado con pantalla táctil de 15'
Relay: Japón Panasonic o Tyco
Relay de alto voltaje:hacia
Partes neumáticas: Airtac
Fuente de alimentación: Meanwell
La potencia: AC220V ±10% @60Hz, Presión del aire: 0,4-0,6Mpa, temperatura: 0-45°C
(3)Función estadística
La máquina de ensayo guarda automáticamente los datos de ensayo de cada producto.
y puede ser leído externamente a través de la interfaz USB
Contenido de visualización de la interfaz de estadísticas:
1. Número total de armaduras probadas.
2- Número de productos cualificados (tasa de aprobación).
3El número de productos no cualificados (el porcentaje de productos no cualificados, los artículos que no han sido sometidos a cada ensayo, pueden ser contados por separado)
(4)Funciones opcionales (se requiere un costo adicional)
1. Lectura de código de barras o código QR
El número de serie del producto sometido a ensayo puede leerse de acuerdo con el formato de código de barras o tipo de código QR determinado por el cliente,para que el número de serie del producto corresponda a los datos de ensayo del producto uno a uno.
2Dispositivo de marcado por láser, dispositivo de codificación o de impresión de etiquetas
Puede conectarse al equipo para configurar el dispositivo de marcado, el dispositivo de codificación o la impresión de etiquetas para marcar e identificar los productos cualificados o no después del ensayo.
3. Estaca de productos de gas natural no cualificada
Se utiliza para almacenar los productos NG no cualificados después de los ensayos. El operador debe colocar los productos no cualificados probados en el lugar designado antes de que el equipo pueda iniciar el siguiente ensayo.Evitar que los productos se encuentren fuera de lugar.
4Coordinación automática de la línea de montaje
Se utiliza para cooperar con el control de IO y el control de comunicación de la línea de ensamblaje automatizada para facilitar la integración independiente para completar las necesidades de la producción automatizada en general.
5Función de base de datos
Después de la conexión en red, los datos de prueba se pueden cargar automáticamente al servidor y guardar en formato EXCEL.el código bidimensional del motor se escanea antes de comenzar el ensayo del motor;El código bidimensional corresponde a los datos de ensayo del motor uno por uno para facilitar su localización.
(5)Ventajas de las máquinas
a. Todos los elementos de ensayo son juzgados automáticamente por el equipo, lo que elimina las desventajas de la
métodos de ensayo tradicionales, que son determinados manualmente por el producto.
b. Determinar rápidamente y con precisión los defectos en el proceso de producción de devanado, montaje y soldadura
El motor debe estar equipado con un sistema de control de la velocidad y de la velocidad del motor, y indicar la ubicación del fallo, que es conveniente para que el operador pueda reparar el
producto defectuoso.
c. El voltaje del ensayo de alto voltaje del dispositivo se ajusta y genera automáticamente,
estable y conveniente.
