Cómo juzgar rápidamente la máquina de prueba de estator de motor DC con accesorio neumático
|
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Producto de la prueba: | Generador alternador estator |
|---|---|---|---|
| Estación de trabajo: | Estación Doble | Indicación del contenido del elemento de ensayo: | Dispositivos Testador |
| Código SA:: | 9030390000 | Servicio posventa: | Ingeniero disponible para el servicio de ultramar |
| Resaltar: | Pruebador de estator del motor de corriente continua con accesorio neumático,máquina de ensayo de armaduras con abrazadera neumática,equipos de ensayo de estator para motores de CC |
||
Máquina de Prueba de Estator de Motor DC Análisis de Calidad WIND-DTS
1. Ventaja
1) Se puede instalar un accesorio de sujeción rápida para 3 cables terminales

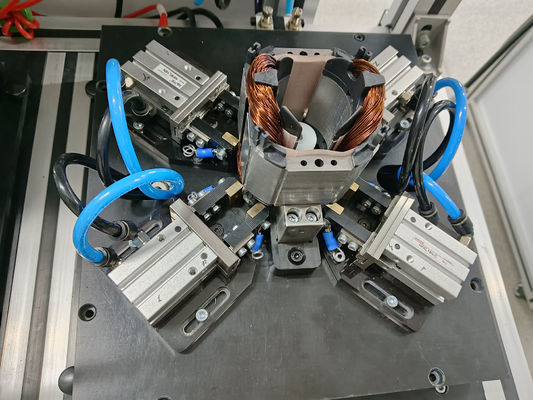

2) PneEl accesorio neumático se usa ampliamente para probar 3 cables terminales o 6 cables de extremo
2. Elemento de prueba: todos los elementos de prueba se pueden realizar solos o juntos.

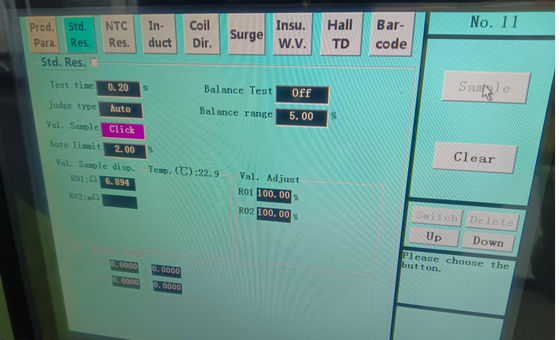

1) Prueba de resistencia DC
Rango de prueba: 0.01Ω - 1000Ω
Bucle de prueba: 6 bucles (escalable)
Tolerancia: ±0.5 %
Método de prueba: Cuatro puntos, con función de corrección automática de temperatura ambiente
2) Prueba de inductancia (incluida prueba de balance trifásico)
Rango de prueba: 10mH – 500mH
Bucle de prueba: 6 bucles (escalable)
Tolerancia: ±2.5%
Método de prueba: Cuatro puntos
3) Aislamiento espira a espira
Alto voltaje de pulso: 100V-3000V (100V / paso)
Pico de pulso: 0.5mseg
Frecuencia de muestreo: 1-40 MHz
Bucle de prueba: 6 bucles (escalable)
Tolerancia: ±2.5%
Método de juicio: juicio de diferencia de área (sensible a la inductancia y la pérdida de energía)

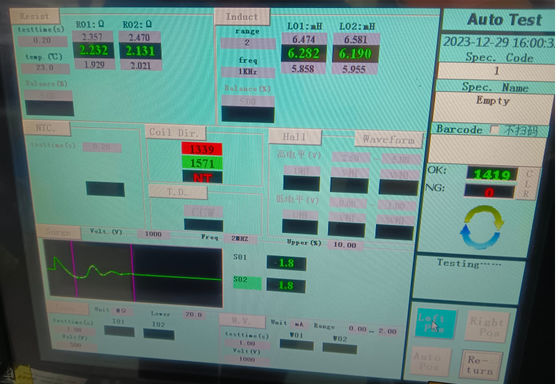

La forma de onda estándar es Blanca, la forma de onda OK es Verde, la forma de onda NG es Roja

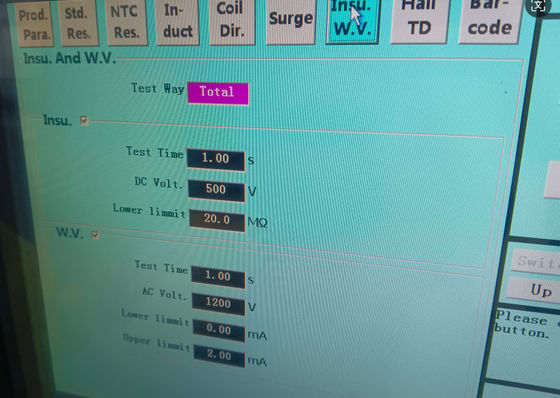

4) Resistencia de aislamiento
Voltaje: DC500V /1000V
Tiempo de prueba: 1-10s (ajustable)
Rango de juicio: 1-1000 MΩ
Tolerancia: ±2.5%
5) Aislamiento entre fases
Voltaje: DC500V /1000V
Tiempo de prueba: 1-10s (ajustable)
Rango de juicio: 1-1000 MΩ
Tolerancia: ±2.5%
6) Hipot entre fases
Voltaje: AC100-3000V (100V/paso)
Tiempo de prueba: 1-10s (ajustable)
Rango de juicio: 0.1 mA -- 20 mA
Tolerancia: ±2.5%
7) Hipot (con detección de arco)
Voltaje: AC100-3000V (100V/paso)
Tiempo de prueba: 1-10s (ajustable)
Rango de juicio: 0.1 mA -- 20 mA
Tolerancia: ±2.5%
8) Balance de resistencia
Método de prueba: Muestreo de resistencia DC
Tiempo de prueba: 0.1s
Método de juicio: Se adopta el método de porcentaje para juzgar la diferencia de resistencia DC entre los devanados.
3. Tiempo de prueba
| Elemento | Resistencia DC | Balance de resistencia | Cortocircuito espira a espira | Resistencia de aislamiento | Hipot | Aislamiento entre fases | Hipot entre fases |
| Parámetro | 0.05s/bucle | 0.1s/vez | 1 impulso/vez | 1s/vez | 1s/vez | 1s/vez | 1s/vez |
| Tiempo | 1.5s/6 bucles | 0.1s | 1s | 1s | 1s | 1s | 1s |
https://youtube.com/shorts/seYu6P9OGlU?feature=share
