Máquina de enrollamiento de estatores Estatores 2 Polos bobina de campo totalmente automática hecha a medida

En su totalidadextrasolarEl Sel padreMáquina de enrollar- ¿ Qué es eso?El SW-4

Proceso de funcionamiento:

El operador carga los 4 estatores en el lado izquierdo, pulsa el botón de arranque, la máquina comienza a girar automáticamente,

Mientras tanto, mientras la máquina está enrollando, el operador cargar los otros 4 estatores en el lado derecho,

La máquina termina los 4 estator anteriores de enrollamiento y hacer los próximos 4 estator de enrollamiento,

Vía izquierda/derecha Carga/descarga alterna

Dimensión de la máquina alrededor: 1,5M (de izquierda a derecha) * 2,4M (de delante a atrás) * 1,8M

Datos principales:

PLC Japón Mitsubishi

Motor principal: motor CA de 3 fases de marca local
Pantalla táctil: Weinview

Síndromes: ataque aéreo

Válvula: SMC

El tensión: tensión mecánica

Parámetro técnico:
Rango de diámetro del alambre: 0,2 a 1,0 mm
Diámetro interno del estator mínimo: 30 mm
Diámetro máximo del estator del lado: 120 mm
Presión de suministro de aire: 4 a 6 kg/cm2
Potencia total de la máquina: 4,0 kW
Válvula de tensión: AC de tres fases 380V 50/60 Hz
Peso: 1100 Kg

Para el estator tienen diferentes alturas de pila, la mayoría de las bobinas es de 274 giros, AWG25,

Las cuatro estaciones de la máquina de enrollamiento del estator totalmente automático WIND-ASW-4

puede producir 200pcs por hora,

Materiales necesarios para el recorrido del sendero

1 Estadores de diferentes alturas 20pcs cada uno

2 cables 2 cubos cada uno

3 Papel moldeado 300 pcs por pieza

4 estátores de heridas 1pc cada uno para referencia

No tienes que enviar todos los tipos,

y podría elegir los estatores típicos que con mayor tasa de llenado de ranuras,

diferentes alturas de pila y con diferentes tamaños de alambre para el ensayo

En el caso de las máquinas de ensamblaje, se utilizará el módulo de ensamblaje.

En el caso de las máquinas de ensamblaje, se utilizará el módulo de ensamblaje de las máquinas de ensamblaje.

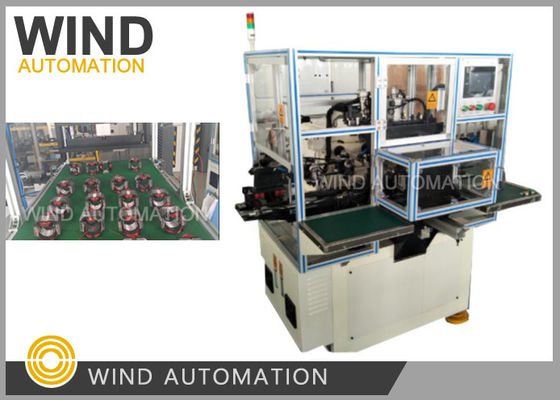

4 estaciones de enrollador del estator WIND-ASW-4

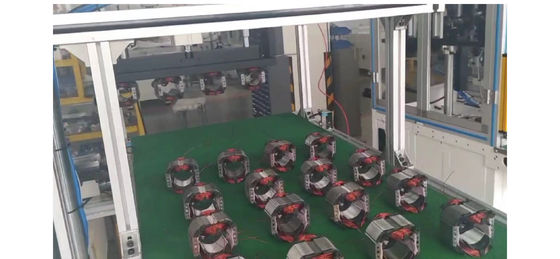

De acuerdo con la salida por día de su estator, la máquina de devanado de estator que se ejecuta en la planta del cliente

¿Qué es lo que está sucediendo?

Aplicación:

Dos polos de inclinación de estator que cubre mezclador, molinilla, herramienta eléctrica, aspiradora de bobina de archivo.

Ventajas competitivas:

1- Máquina de enrollamiento del estator totalmente automática, cargar automáticamente la herramienta, sujetar el alambre

2. Enrollamiento automático para una alta velocidad de llenado de ranuras dos polos estator

3. Fácil operación, el operador sólo tiene que cargar el estator en el accesorio y descargar el estator herida

3Muy popular entre los fabricantes de motores de alto volumen

Parámetro:

Altura de la pila 10 a 70 mm

Identificador del estator 20-60 mm

Estator OD de 50 a 130 mm

Polvos del estator No 2

Diámetro del alambre 0,15-1,3 mm

Modo de lubricación: lubricación continua de la máquina de aceite

AC380V, 50/60Hz, 4.5KW, presión de aire 57kg/cm2

Alrededor de 1200 kg, 1500 x 2100 x 1650 mm

No NCM / Código del SA:8479811000
