20, 28,35,42Máquina de remolque de estator de motor paso a paso de la serie 57 con cuatro agujas BLDC
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condition: | New | Needle No.: | Two needles wind 2poles per time |
|---|---|---|---|
| Working station: | Single station 8poles can be wound 4times | Winding Speed: | 300RPM To 500RPM according Wire Gauge |
| Automatic Type: | Fully Automatic | Machine Color: | White or Per Customer Requirement |
| Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
20, 28,35,42, 57 serie de motor paso a paso de la máquina de remolque estator con cuatro agujas BLDC remolque
Aplicación:

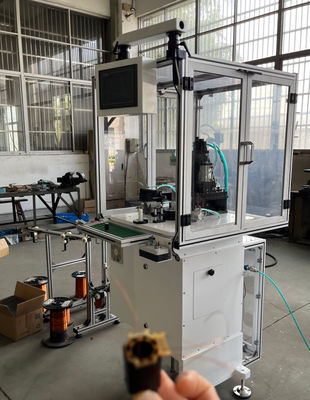

La máquina de cuerda de agujas con motor paso a paso WIND-1B-TSM puede cuerda 2 ranuras a la vez,
que cubre 6 postes, 8 postes, 9 postes, 10 postes, 12 postes, 14 postes, 18 postes
Ventajas:
Rápido y flexible, enrollamiento de la aguja del estator del motor paso a paso con 2 ranuras enrolladas cada vez
2 Las boquillas de enrollamiento funcionan como un enrollador de estator BLDC de dos estaciones y más estable que la máquina de enrollador de 2 estaciones
Parámetro:
Diámetro del alambre: 0,08 ~ 0,8 mm
Identificación del estator: 15 mm ~ 65 mm
Altura de la pila: entre 7 y 100 mm
Vueltas No. 0-9999
Opción de funcionamiento: paso a paso/automático
Polos del estator: 6 polos, 8 polos, 9 polos, 10 polos, 12 polos, 14 polos, 18 polos (hacido a medida)
Presión del aire:0.5 a 0.7MPa
Potencia: 1 kW, de fase única, AC220V 50/60Hz
Peso: alrededor de 450 kilos Dimensión: 1600 (L) x 1000 (W) x 1500 (H) mm
Configuración:
Mitsubishi PLC
Interfaz humano-máquina integrada con pantalla táctil
Motor paso a paso de alta potencia
cilindro de ataque aéreo
|
Características de las máquinas de devanado con estator tipo 1:
|
Confirmación: sí/no.
|
||
| 1 | Diámetro del tubo del estator | 70 mm | - Sí, es cierto. |
| 2 | Ancho del tubo del estator | de una longitud igual o superior a 15 mm | - Sí, es cierto. |
| 3 | Número de ejes | 4 por lo menos | No |
| 4 | Coordenadas de línea tolerancia | ±0,01 mm | - Sí, es cierto. |
| 5 | Tolerancia de las coordenadas angulares | ±0,5 minutos angulares | - Sí, es cierto. |
| 6 | Tensión del eje | mínimo de 100 mm | - Sí, es cierto. |
| 7 | Velocidad de enrollamiento | 10 60 vientos por hora | Sí, entre 350 y 400 rpm. |
| 8 | Diámetro exterior del estator máximo | de una longitud igual o superior a 60 mm | - Sí, es cierto. |
| 9 | Diámetro interno del estator | No hay límites. | > 15 mm |
| 10 | Duración máxima del estator con las partes delanteras | 80 mm como mínimo | - Sí, es cierto. |
| 11 | Duración mínima del estator con las partes delanteras | de una longitud igual o superior a 15 mm | - Sí, es cierto. |
| 12 | Las ranuras de los estator | No hay límites. | No, no es así.6,8,9,10,12,14, 18 ranuras |
| 13 | Ancho mínimo de las ranuras | 0,8 mm | - Sí, es cierto. |
| 14 | Diámetro del alambre de trabajo | 0,063 0,315 mm (gemelos) | - Sí, es cierto. |
| 15 | Número de husillos | 2 | No, 2 boquillas, 1 husillo |
| 16 | Número de tensores | 2 | - Sí, es cierto. |
| 17 | Modo de control | Laptop con software | NO,PLC y HMI |
| 18 | Fuente de alimentación | 3~380 V (±15%), 50 Hz, 2 kW | NO,1~220V,50Hz,1.5KW |
Pregunta y respuesta:
1.¿Qué tipo de enrollamiento de la aguja del estator elegiremos para nuestro estator?
T.La máquina de enrollamiento de agujas de estator WIND-1B-TSM es muy adecuada para enrollar un motor paso a paso con
8 polos
Máquina Enrollamiento, indexación y corte automático sin ensamblaje para la velocidad de llenado de ranuras no alto estator
La bobina WIND-1B-TSM con bobina sin dispositivo de indicación automática y ángulo
El dispositivo swing cam es muy adecuado para enrollar cables grandes y pequeños, elevar o estator motor BLDC ligero
2.¿Cómo está el entrenamiento para operar la máquina de enrollamiento del estator?
Para el entrenamiento de la máquina, por lo general envías a un ingeniero a nuestra planta para inspeccionarlo antes de la entrega.
WIND-1B-TSM no es una máquina complicada, si su ingeniero tiene experiencia entonces usted no necesita
Ven y podemos tomar algunas imágenes para operarte.
3.¿Está encendida y puesta en funcionamiento la máquina que usted envió?
Sí, la máquina se enciende desde el lado de la máquina para alimentar la máquina y
Inicio, botón de emergencia, cambio automático / paso para operar la máquina
4.No tengo estator para heridas. ¿Por qué necesitas un estator para heridas?
El estator de la herida puede mostrar Shanghai Wind Automation
el diagrama de enrollamiento que incluye el camino de enrollamiento, el alambre puente, el alambre terminal,
Si usted no tiene estator herida, por favor proporcione dibujo de enrollamiento
Se necesitan las siguientes muestras y dibujos para la fabricación y puesta en marcha de la máquina:

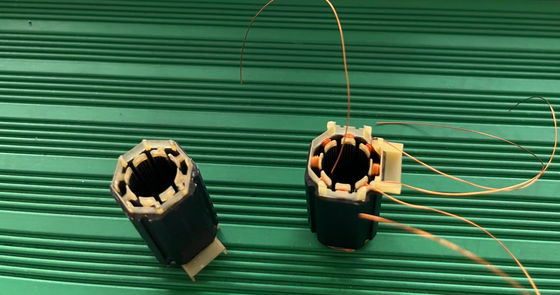

1. Estator de pila 5pcs sin enrollamiento con tapa de aislamiento o papel aislante
2Estator de heridas 1pc.
3Un rollo de alambre de cobre es suficiente para enrollar 10 estatores.
4Dibujo de laminación del estator y dibujo de bobina
Los motores paso a paso dividen una rotación completa del rotor en un número de pasos de igual tamaño, ofreciendo la capacidad
También conocido como motor de paso o motor de paso
Los motores de corriente continua sin escobillas ofrecen un posicionamiento rápido y preciso y un par de retención excepcional.
La tecnología escalonada permite el uso de un controlador de circuito abierto, lo que simplifica el diseño de la máquina y la
El sistema de servo motor es de alto rendimiento, sin escobillas, de mantenimiento eficiente.
Los motores paso a paso libres proporcionan un control de movimiento preciso y extremadamente rentable.
Usted produce el motor paso a paso, Wind Automation suministra las máquinas de fabricación del motor.
Por favor haga clic en la imagen de abajo para ver el video
