Máquina de prueba de estator de motor sin escobillas
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Producto de la prueba: | Generador alternador estator |
|---|---|---|---|
| Estación de trabajo: | Estación Doble | Indicación del contenido del elemento de ensayo: | Dispositivos Testador |
| Código SA:: | 9030390000 | Servicio posventa: | Ingeniero disponible para el servicio de ultramar |
| Resaltar: | Tester de estator del motor sin escobillas,equipo de prueba de armaduras con garantía,máquinas de ensayo de estator para motores |
||
Máquina de prueba de estator de motor DC sin escobillas Análisis de calidad WIND-DTS
1. Ventaja

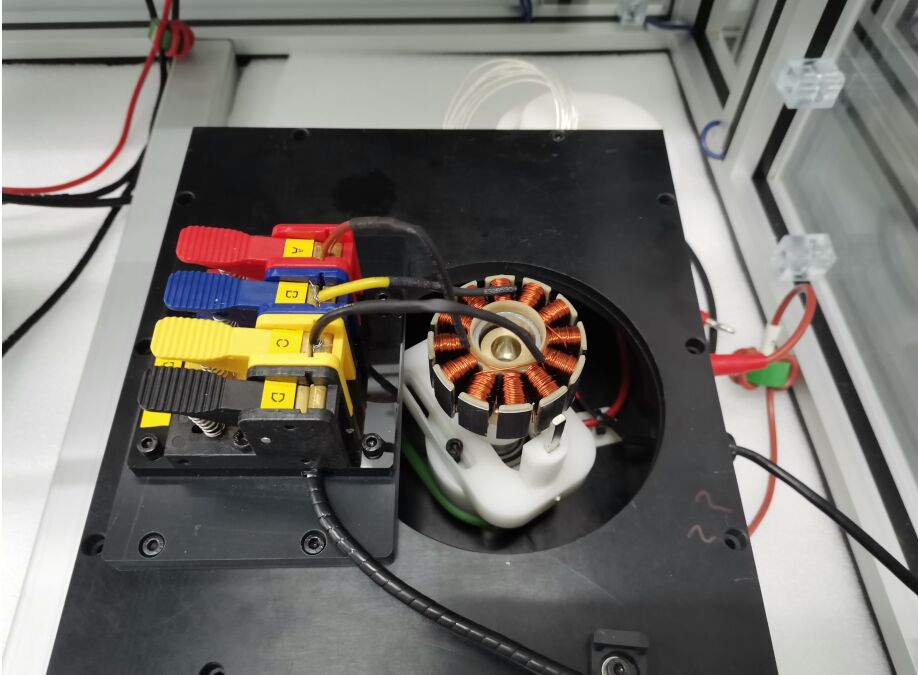

1) El accesorio de sujeción rápida se puede adaptar para 3 cables de terminal

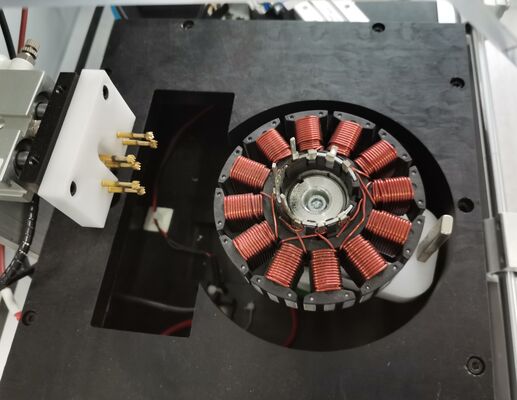

2) PneEl accesorio neumático se usa ampliamente para probar 3 cables de terminal o 6 cables de extremo
2. Elemento de prueba: todos los elementos de prueba se pueden realizar solos o juntos.
1) Prueba de resistencia de CC
Rango de prueba: 0.01W - 1000W
Bucle de prueba: 6 bucles (escalable)
Tolerancia: ±0.5 %
Método de prueba: Cuatro puntos, con función de corrección automática de temperatura ambiente
2) Prueba de inductancia (incluida prueba de equilibrio de 3 fases)
Rango de prueba: 10mH – 500mH
Bucle de prueba: 6 bucles (escalable)
Tolerancia: ±2.5%
Método de prueba: Cuatro puntos
3) Aislamiento espira a espira
Alto voltaje de pulso: 100V-3000V (100V / paso)
Pico de pulso: 0.5mseg
Frecuencia de muestreo: 1-40 MHZ
Bucle de prueba: 6 bucles (escalable)
Tolerancia: ±2.5%
Método de juicio: juicio de diferencia de área (sensible a la inductancia y la pérdida de energía)
La forma de onda estándar es Blanca, la forma de onda OK es Verde, la forma de onda NG es Roja
4) Resistencia de aislamiento
Voltaje: CC500V /1000V
Tiempo de prueba: 1-10s (ajustable)
Rango de juicio: 1-1000 MW
Tolerancia: ±2.5%
5) Aislamiento entre fases
Voltaje: CC500V /1000V
Tiempo de prueba: 1-10s (ajustable)
Rango de juicio: 1-1000 MW
Tolerancia: ±2.5%
6) Hipot entre fases
Voltaje: CA100-3000V (100V/paso)
Tiempo de prueba: 1-10s (ajustable)
Rango de juicio: 0.1 mA -- 20 mA
Tolerancia: ±2.5%
7) Hipot (con detección de arco)
Voltaje: CA100-3000V (100V/paso)
Tiempo de prueba: 1-10s (ajustable)
Rango de juicio: 0.1 mA -- 20 mA
Tolerancia: ±2.5%
8) Equilibrio de resistencia
Método de prueba: Muestreo de resistencia de CC
Tiempo de prueba: 0.1s
Método de juicio: Se adopta el método de porcentaje para juzgar la diferencia de resistencia de CC entre los devanados.
3. Tiempo de prueba
| Elemento | Resistencia de CC | Equilibrio de resistencia | Cortocircuito espira a espira | Resistencia de aislamiento | Hipot | Aislamiento entre fases | Hipot entre fases |
| Parámetro | 0.05s/bucle | 0.1s/tiempo | 1 impulso/ tiempo | 1s/tiempo | 1s/tiempo | 1s/tiempo | 1s/tiempo |
| Tiempo | 1.5s/6 bucles | 0.1s | 1s | 1s | 1s | 1s | 1s |
