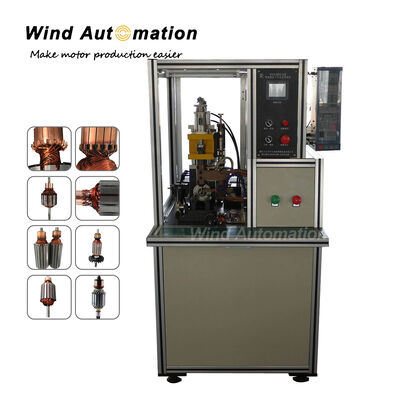

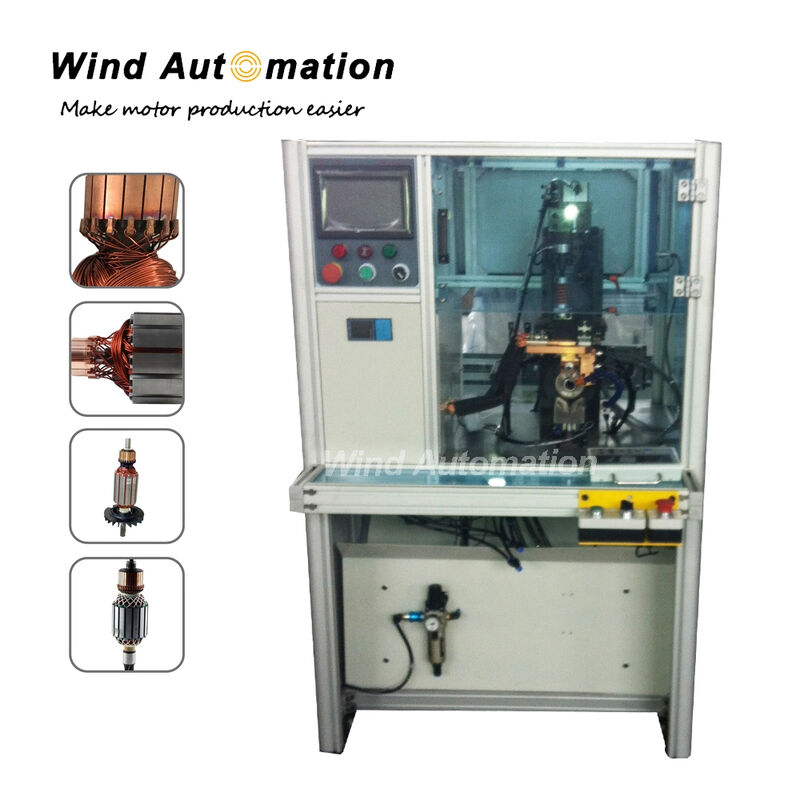

Máquina de soldadura por fusión de conmutador de inducido de motor de CC, fusión, soldadura, estampado en caliente

Máquina de soldadura por puntos de suministro de corriente continua para commutadores de armaduras que fusionan el apilamiento caliente WIND-DC-CW003



En el caso de losAplicación:

Armadura del motor PMDC con conmutador de gancho, conmutador de elevación

Commutador máquina de soldadura puntual conductor de apilamiento en caliente Fusión para alambre delgado o grande Alta frecuencia

soldadura por inversor y conmutador de apilamiento en caliente con alambre pequeño, grande, delgado y grande, con dispositivo de agua de enfriamiento

(actúa como acondicionador)

La soldadura conecta el segmento del conmutador con el alambre, la máquina de fusión se coloca adyacente a la

alambre de cobre y el alambre tang durante el apilamiento en caliente para embellecer la conexión eléctrica y mecánica.

Para el tipo de gancho conmutador, cada segmento tienen un tang, el conmutador máquina de fusión caliente forjar el

con un cable de bobina del conductor de la armadura y un segmento del conmutador y llenando al menos algunas cavidades entre los cables

y tang con el electrodo.


(2) ElVentajas:




(3) ElPregunta y respuesta de la soldadora de fusión:
  (Cómo seleccionar una máquina de apilamiento caliente de fusión de soldadura adecuada)
1- ¿Son ajustables la corriente y el tiempo de cada segmento?

--- Creo que su pregunta es acerca de lograr la calidad de fusión uniforme y constante para cada segmento,
La máquina de alimentación de corriente continua con la corriente de salida de alta requerencia es uniforme y constante, puede asegurarse incluso la calidad de soldadura,

En la pantalla de ajuste de parámetros de la máquina, hay 6 secciones de corriente de soldadura y ajuste de tiempo para la armadura con muchos ganchos, como 63 ganchos,
y para un conmutador de gancho 24 puede dividir el parámetro de soldadura a 3 etapas estableciendo Bar. no. como 1 + 22 + 1 = 24 o dividir la configuración para establecer 1 + 1 + 1 + 2 + 3 + 16 = 24
teniendo en cuenta el tiempo de calentamiento de la barra eléctrica y la situación real,

En la producción real, algún usuario acaba de establecer el número de barra en la Sección 1 como 24,

2- ¿Cómo se controla la distancia del electrodo?
--- La distancia sugerida es de aproximadamente 1,5 mm a 2 mm, debe ser más de 1 mm en caso de que el OD del conmutador tenga alguna diferencia
Puede comprobar por un 1,5 mm de grosor commidity como un gauge de enchufe

3- ¿Hay alguna regla para medir y alimentar esta distancia?
--- Aún no hay regla, sólo observe el operador,

4- ¿Cómo se ajusta y controla la presión aplicada por el electrodo al gancho?
--- Con diferentes dimensiones de resorte de prensado la presión puede ajustarse, para un control áspero con resorte, para un control leve con tornillo en la parte superior
y último tipo WIND-TMI-3 con servomotor para controlar la presión

5- ¿Hay alguna célula de carga para controlar esta presión?
--- Aún no
Máquina de prensa hidráulica y servo de Wind Automation para conmutador,
colocación del eje tienen este tipo de célula de carga que puede controlar y mostrar la presión,
Aplicamos esto a la nueva máquina de fusión WIND-DC-CW003 con servo dispositivo de presión más tarde,
Esto se aplicará a los usuarios locales que requieren primero

6- ¿Cómo se controla la corriente de fusión, se mantiene constante?
--- La corriente constante de fusión está controlada por voltaje


7- ¿Cuáles son las etapas del ciclo de fusión, cómo se ajusta cada parte de este ciclo?
--- Ciclo de fusión es electrodo tocar el gancho del conmutador, luego presionar el gancho del conmutador, manteniendo la presión y la liberación
Por favor, compruebe el gráfico del ciclo de fusión en la foto adjunta
Este ciclo está relacionado con cuatro factores:
el electrodo y el gancho del conmutador en contacto con el área de la cara, el valor de presión, el tiempo de retención de la presión, el voltaje de fusión
Se puede obtener un mejor ciclo por el trabajo en equipo de estos cuatro factores,
El tiempo de ciclo de WIND-DC-CW003 puede lograr es de 0,4 segundos por ranura, más rápido en China motor armadura máquinas de fusión hasta ahora

Alta frecuencia 15KHz aseguran la salida pura de corriente continua, mientras que algunas máquinas de fusión 2KHz, 4KHz no alta frecuencia
La corriente constante puede asegurarse de fusionar cada segmento sin dudar, por lo que la fuente de alimentación de CC es más rápido y ahorrar electricidad

8- ¿Hay alguna señal de advertencia para una mala fusión?
--- Sí, la máquina tiene esta función




El artículo 4Parámetro de la máquina de fusión:

Diámetro del alambre: 0,01 ~ 1,2 mm

OD del blindaje: 20~100 mm

Altura de la pila de armaduras:10~100 mm

Commutador OD: 8 ~ 70 mm

Fuente de aire: entre 5 y 7 kg/cm2

Potencia de soldadura: 10 ~ 30KW

3 fases AC 380V de 50 a 60 Hz

Peso: alrededor de 350KGS

Fuente de alimentación de fusión: Automatización del viento auto desarrollado de alta frecuencia 15KHz, 500~5000A

Sistema de control: Japón Mitsubishi PLC

Control de indicación: Japón Mitubishi sistema de posicionamiento por servo Pantalla táctil de 7'



(5)Características:

1) Commutador máquina de soldadura por punto conductor de apilamiento en caliente Fusión para alambre fino o grande Alta frecuencia

soldadura de inversor y commutador de apilamiento en caliente con alambre pequeño y grande delgado y alambre grande, con separados

Dispositivo de refrigeración de agua (actua como acondicionador)

2) La operación de soldadura está relacionada con el tárea de la varilla de ungsten, presión, tiempo de soldadura, valor de voltaje y corriente

3) OD de la armadura, el tamaño del eje está relacionado con el accesorio

Rango normal de OD del blindaje 20 ~ 60 mm

Tamaño del eje inferior a 16 mm
(6)Los comentarios de las clínicas internacionales:

En el año 2025


En el año 2026
La compañía ABC utiliza la producción de la máquina de fusión en el proceso de fabricación de motores
