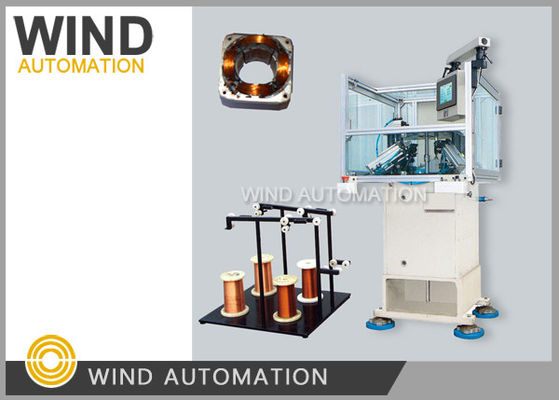

Máquina de devanado de bobina de estator con cuatro polos segmentados con motor de sombra WIND-1A-TSM
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Eficiencia del enrollamiento: | Una estación de 4 agujas de viento, aproximadamente 2 minutos/pc. | Tipo de ranura: | Motor BLDC con sombreado en ranura |
|---|---|---|---|
| Tipo de automatización: | Completamente automático | Polos del estator: | 4 Escalones sin escobillas |
| Color de la máquina: | Requisito de blanco o por cliente | Postventa: | Ingenieros disponibles para dar servicio a maquinaria en el extranjero |
| Resaltar: | Enrollador de agujas,Máquina de bobina del estator del motor |
||
Máquina de bobinado de aguja para estator de motor segmentado de cuatro polos sombreados
Aplicación:
Máquina dedicada para bobinado de estator de motor de 4 polos sombreados,
a. 4 agujas bobinan 4 ranuras al mismo tiempo, los motores de polos segmentados de 4 polos suelen ser motores de polos sombreados.
b. 4 juegos de dispositivos automáticos de sujeción y corte de alambre garantizan el proceso automatizado y la eficiencia.
c. Cuesta aproximadamente 2 minutos obtener 1 estator bobinado.
Ventajas:
1. Bobina 4 ranuras a la vez, rápido
2. Bobinado automático, corte automático de cuatro polos a la vez.
|
Aplicación de máquina de bobinado de aguja para estator automático
|
Bobinado de estator de motor de polos sombreados de cuatro polos |
|
Boquilla de bobinado 4 unidades
|
4 polos bobinan al mismo tiempo a 400 rpm |
|
Bobinado de aguja para estator de 4 polos
|
Máquina dedicada para motor de 4 polos sombreados
bobinado de estator
|
Característica:
4 juegos de dispositivos automáticos de sujeción y corte de alambre, bobinan motor de polos sombreados 4 ranuras al mismo tiempo,
y cortan los cables automáticamente.
Configuración de la bobinadora de estator:
Motor paso a paso de gran potencia
Mitsubishi PLC
Interfaz hombre-máquina integrada
Cilindro AIRTAC
Parámetro:
Diámetro del alambre: 0.08~1.00mm
ID del estator: 15~65mm
Longitud del núcleo: 7-90mm
Número de vueltas: 0-99999
Opción de operación: paso, automático
Polos del estator: 4 polos
Presión de aire: 5~7 kg/cm²
Potencia: 2KW, AC220V 50/60Hz
Dimensiones: 1550*900*1450mm
Peso: aproximadamente 450 kg
Muestra del fabricante de la máquina de bobinado de motor necesaria:
1. Muestras de apilamiento de estator, 5 unidades cada una.
2. Calibre de alambre de cobre, 1 rollo cada uno.
3. Dibujo de laminación del estator y dibujo de bobinado.
Haga clic en la imagen de abajo para ver el video.
