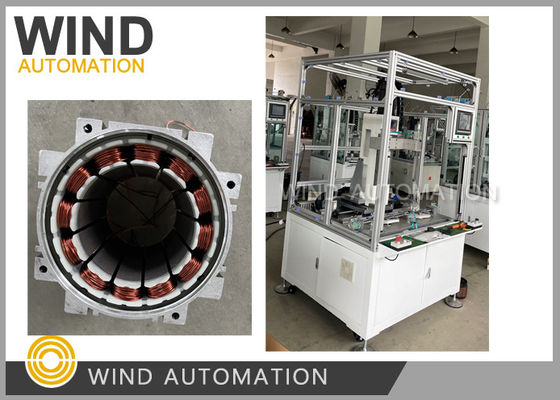

12 ranuras máquina de cuerda de aguja BLDC motor estator 1.13mm AWG17 alambre de cobre
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Certificado: | CE |
|---|---|---|---|
| Arreglo: | Enrollamiento y colocación al mismo tiempo | Alambre máximo: | 1.13mm AWG17 alambre de cobre |
| tipo automático: | Totalmente automático puede manejar alambre delgado alambre grueso | Color de la máquina: | Requisito de blanco o por cliente |
| Después de las ventasVelocidad de giro: | Ingenieros disponibles para dar servicio a maquinaria en el extranjero | ||
| Resaltar: | Máquina bobinadora de estator de motor BLDC de 12 ranuras,Máquina bobinadora de aguja para alambre AWG17 de 1,13 mm |
||
12 máquina de bobina de aguja del alambre de cobre del estator 1.13m m AWG17 del motor de las ranuras BLDCVIENTO-2-TDM
(1)Solicitud
Estatores BLDC de bobinado de aguja de máquina de coser, compresor de aire acondicionado, refrigerador
Compresor, aplicación automotriz de bomba de agua, motor de bomba de combustible con 6 polos, 9 polos, 12 polos o
18 polos
(2)Ventajas
|
Bobinado limpio y ordenado |
Para un tamaño de cable de 1,12 mm, 6 capas, altura de pila de 90 mm, Resultado de bobinado de 6 capas si la visualización es limpia y ordenada
|
|
Velocidad del rango de bobinado |
Tamaño de cable de 0,67 mm, estator exterior 400 RPM Tamaño del cable de 1,59 mm, estator lateral interno después del bobinado 13,5 kg,
|
|
Bobinado y arreglo |
La mayoría de las matrices de 6 capas pueden lograr un bobinado compacto, Resistencia uniforme y mejor motor.
|
(3)Característica

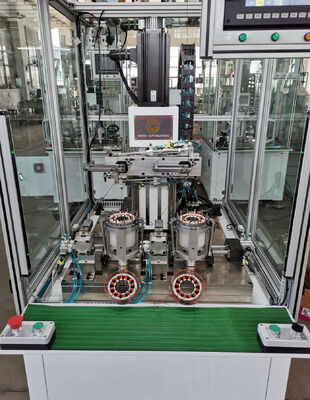

Máquina bobinadora de estator de motor sin escobillas WIND-2-TDMes bobinado preciso,
El cambio de utillaje se puede realizar en 10 minutos,
La máquina se aplica ampliamente para estatores interiores y exteriores de motocicletas.
(4)Parámetro
Diámetro del cable: 0,08 ~ 1,59 mm (AWG17 ~ AWG39)
Parámetro
Diámetro del cable: 0,2 mm a 1,3 mm
Diámetro exterior del estator: máx. 150mm
Altura de la pila: Máx. 90mm
Motor de bobinado: Servomotor XINJE 5000W 1pc
Motor de disposición: Servomotor XINJE 2300W 2 piezas
motor de indexación; Servomotor XINJE 750W 2uds
Carrera: Eje X Máx. 180 mm,
Eje Y máx. 120 mm,
Eje Z máx. 200 mm
Dispositivo de corte: neumático
Presión de aire: 0,4 ~ 0,6 MPa
Potencia: AC380V 50/60Hz
Peso: alrededor de 750 kg
Dimensión de referencia: 1620(L)x910(W)x1800(H)mm
A continuación se muestra un ejemplo de estator bobinado.
