Máquina de cuerda de agujas de estator de laminación recta para motor BLDC
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Estaca de estatores: | Estaca recta no estaca sesgada | el certificado: | CE |
|---|---|---|---|
| Estación de trabajo: | Dos o cuatro | Alambre máximo: | 1.2MM |
| Tipo automático: | Totalmente automático puede manejar alambre delgado alambre grueso | Condición: | Nuevo |
| Color de la máquina: | Requisitos blancos o por cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| Resaltar: | Enrollador de agujas,máquina de enrollamiento bldc |
||
Máquina de bobinado de agujas de estator de laminación recta para motor BLDC

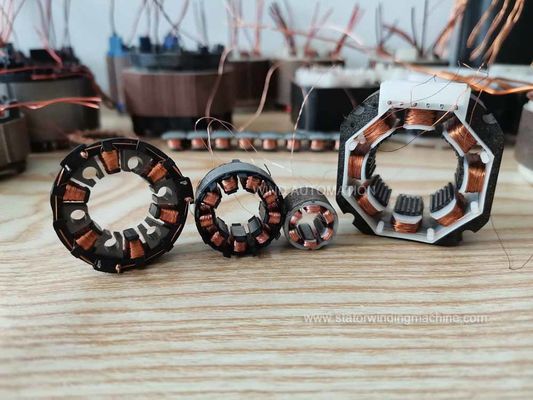

Bobinado de agujas de estatores BLDC de máquina de coser, compresor de aire acondicionado, herramienta eléctrica, compresor de refrigerador, aplicación automotriz de bomba de agua, motor de bomba de combustible

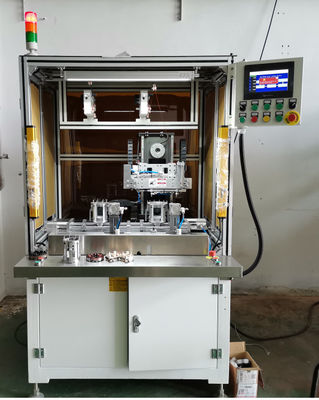

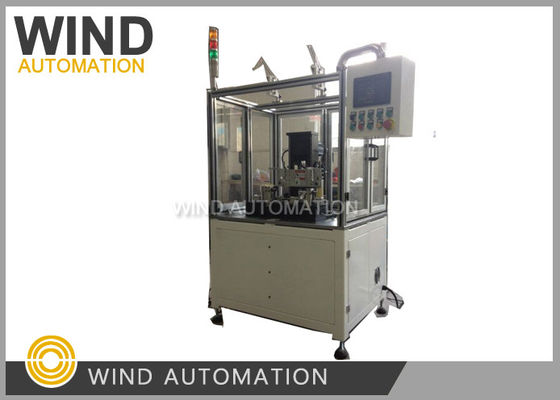

Máquina de bobinado de estator BLDC de dos estaciones WIND-BLDC-2 para bobinar el estator del motor de CC sin escobillas con dos estaciones para mejorar la eficiencia, fácil de cambiar herramientas
Parámetro
Diámetro del alambre: 0,08 a 1,2 mm
OD del estator: 12 a 130 mm
Altura de la pila: 5 a 100 mm
Cuatro ejes, flexible para bobinado,
Motor de bobinado: Servomotor Yaskawa 3000W 1pc
Motor de indexación: Servomotor Yaskawa 3000W 1pc
Motor de alineación de alambre: Servomotor Yaskawa 400W 2pcs
Velocidad: 300 a 600 RPM
Presión de aire: 5~7 kg/centímetro cuadrado
Potencia: AC380V 50/60Hz
Peso: aproximadamente 1500 KGS Dimensión: 1100 mm * 900 mm * 1600 mm
Se necesitan las siguientes muestras para la fabricación y puesta en marcha de la máquina:
1. Pila de estator 5 piezas sin bobinado
2. Estator bobinado 1 pieza
3. Alambre de cobre 1 rollo suficiente para bobinar 15 piezas de estatores

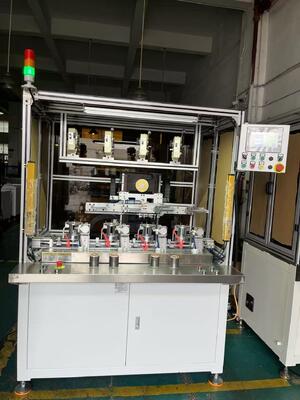

Haga clic en el siguiente enlace para ver el funcionamiento de la máquina
Pregunta y respuesta
El diámetro del alambre es de 0,9 mm, 0,95 mm, lo que requiere que la placa de aislamiento sea lo suficientemente resistente,
Su placa de aislamiento de impresión 3D es frágil,

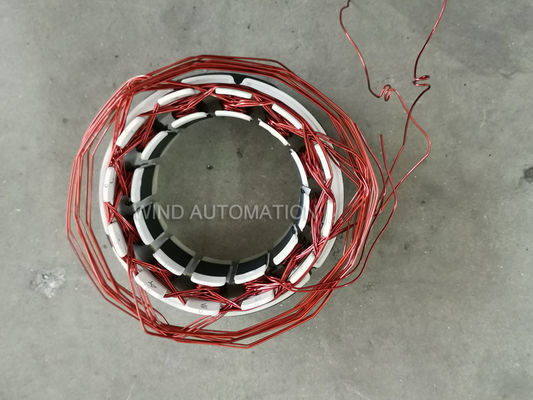

y encontraremos una solución para que el alambre puente salga al accesorio,En este caso, el alambre puente será largo,
En condiciones normales, la placa de aislamiento con material de nailon de más de 2 mm de espesor es lo suficientemente resistente para el alambre grueso de aproximadamente 1 mm,
¡Se espera su respuesta del diagrama de bobinado y el costo del prototipo para procesar más!
