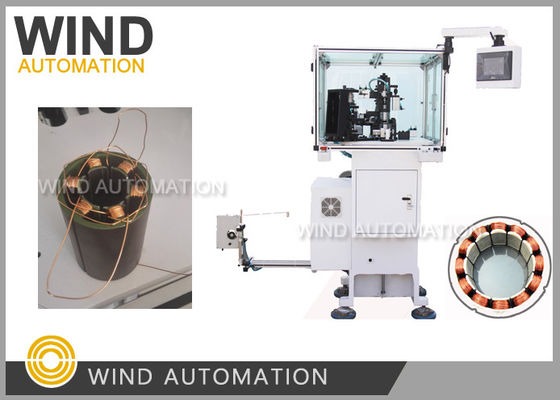

Máquina de enrollamiento de aguja de estator con motor BLDC con alambre de grifo de bobina de dientes
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Vía de cuerda del estator: | Cualquiera sea el camino Delta o Star Winding | Aguja No.: | Una aguja o dos aguja o tres aguja |
|---|---|---|---|
| Arreglo: | Si Arraying de acuerdo con el estator diagrama de devanado | Tipo de la automatización: | Totalmente automático |
| Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| Alta luz: | Enrollador de agujas,Máquina de bobina del estator del motor |
||
Máquina de enrollado de agujas de estator con motor BLDC con alambre de grifo de bobina dental WIND-2-TSM
Aplicación:
La máquina de enrollamiento de dientes WIND-2-TSM produceMutidos de mutilación de agujas BLDCpara Stator
con 6 postes, 8 postes, 9 postes, 10 postes, 12 postes, 14 postes, 18 postes (Hecho a medida, Personalizado)
Todos los tipos de motor BLDC, motor paso a paso, estator del motor del ventilador pueden ser enrollados por la serie WIND-2-TSM con
método de enrollamiento diferente con arreglo, con colocación de alambre puente, cable de conexión que cubre el estator
con una forma diferente de retorcerse.
Ventajas:
1.Amplia aplicación para todo tipo de estatores BLDC de tamaño pequeño y grande, pesado o ligero,
Tamaño del alambre grande o pequeño, ensamblaje o no desplazamiento del alambre necesario, cableado o sin cinta
2. amplitud del cable desde0.08 ~ 1,2 mm (AWG17 ~ AWG39)
3Delta PLC, sistema Delta servo Interferencia humano-máquina y una amplia experiencia en 6,8,9,12 dientes
puede garantizar el buen rendimiento de la máquina de devanado
Parámetro:
Diámetro del alambre:0.08 a 1.2 mm
Identificador del estator: por encima de 19 mm
Altura de la pila: de 7 a 90 mm
Presión del aire: entre 5 y 7 kg/centimetro cuadrado
Puesta en marcha: AC380V 50/60Hz
Peso: alrededor de 500 kilos
Dimensión: 1800 ((L) x 1150 ((W) x 1600 ((H) mm
La máquina automática de enrollamiento de estator sin escobillas de la serie WIND-TSM es adecuada para el enrollamiento de diversos
El alambre esmaltado se enrolla directamente en el núcleo de la bobina.
El método tradicional de enrollamiento de bobina del estator y el método de enrollamiento de enrollamientos, ahorra el costo de la
el cable esmaltado y aumenta el número de bobinas (relacionado con la velocidad de llenado de ranuras del motor eléctrico).
El flujo magnético aumenta la potencia del motor.
El operador sólo tiene que tomar las medidas necesarias para que el equipo pueda realizar los trabajos de ensamblaje, indexación, ensamblaje, corte y otros.
el trabajo de recogida y colocación del estator, lo que reduce la intensidad de trabajo del operador y logra
Además, la máquina tiene una característica funcional significativa: las boquillas de alambre de cobre son
movimiento de acuerdo con el parámetro de configuración, para que el paquete de alambre de la herida es compacto, limpio, excelente
acostado y de buena apariencia.
| Lista de piezas del WIND-2-TSM | |||
| Las partes | Nombre | Especificación. | ¿Qué es eso? |
| 1 | Cinturón de eje | Se trata de un sistema de control de las emisiones de gases de escape. | 1 por ciento |
| 2 | Cinturón de ordenamiento | Se trata de un sistema de control de las emisiones de gases de escape. | 1 por ciento |
| 3 | Cinturón de indicación | 224XL | 1 por ciento |
| 4 | El fusible | NT1capacidad de producción | 2 piezas |
| 5 | El fusible | RTmedidas de seguridad | 2 piezas |
| 6 | Interruptor magnético | Se aplicará el procedimiento siguiente: | 1 por ciento |
| 8 | Rueda de cerámica | ¥4 | 2 piezas |
| Las herramientas: | |||
| 1 | llave inglesa Allen | 8 piezas | 1 conjunto |
| 2 | llave inglesa abierta | 13 a 16 mm | 1 por ciento |
| 3 | Desengranaje de palabras | 1.5 pulgadas | 1 por ciento |
| 4 | Parafusil de Phillips | 4 pulgadas | 1 por ciento |
| 5 | Llave inglesa | 8 piezas | 1 conjunto |
| 6 | Caja de herramientas | 1 por ciento | |
| 7 | Las pinzas diagonales | 1 por ciento | |
| Parte personalizada | |||
| 1 | Nozla | 1 por ciento | |
Por favor haga clic en la imagen de abajo para ver el video
