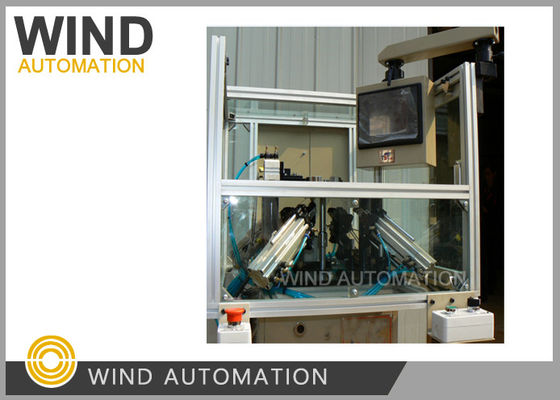

4 máquina de cuerda con aguja de 0.06 mm a 1.0 mm AWG18 a AWG42 alambre de 4 polos estator
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Medidor de alambre: | 0.06 mm a 1.0 mm AWG18 a AWG42 |
|---|---|---|---|
| Estación de trabajo: | 4 agujas de una sola estación | Tipo de la automatización: | Totalmente automático |
| Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
| Resaltar: | Enrollador de agujas,máquina de enrollamiento bldc |
||
0.06mm a 1.0mm AWG18 a AWG42 alambre 4 polos estator 4 aguja de cuerda máquina de WIND-1A-TSM
Aplicación:
Cuatro polosEstadores BLDC
CompetitividadVentajas:
1. Viento 4 ranuras por vez a 400RPM, rápido
2- Enrollamiento automático, alambres de corte automático
3Un fabricante de motores local trajo más de 40 piezas,
y sólo se necesitan de 3 a 4 operadores para operar estas máquinas
Parámetro:
Diámetro del alambre:0.08 ~ 1.00 mm
Identificador del estator: 15 ~ 65 mm
longitud del núcleo: 7-90 mm
No.0-99999 de las curvas
Opción de funcionamiento: paso a paso, automático
Polos del estator: 4 polos
Presión del aire: entre 5 y 7 kg/centimetro cuadrado
Potencia:2KW, AC220V 50/60Hz
Dimensión: 1550*900*1450 mm
Peso: alrededor de 450 kilos
Las partes principales de las bobinas:
Motor paso a paso de gran potencia
Mitsubishi PLC
Interfaz humano-máquina integrada
El cilindro AIRTAC
Sugerencia:
De acuerdo con la forma de enrollamiento del estator, diferentes tipos de máquinas de enrollamiento de agujas pueden tener uno, dos, tres,
cuatro agujas.
Para el estator de 4 polos, por lo general sugerimos al cliente con 4 agujas máquina de devanado WIND-1A-TSM,
puede conseguir el estator rápido incluso habrá 4pcs de cable de inicio y 4pcs de cable final necesario ser
conectado,
La aguja es accionada por un dispositivo de rotación de la came que impulsa el husillo de enrollamiento,
La máquina WIND-1A-TSM principales partes eléctricas como Mitsubishi PLC, Embedded hombre - máquina
la interfaz, el cilindro Airtac, etc. tienen el marcado CE,
y exportamos a Europa empresas como Francia, Rumania y así sucesivamente,
¿Puedo saber la razón por la que prefiere 1 aguja o 2 agujas, es por el cable de puente que se muestra en
¿Qué es eso?
El tipo de máquina básica WIND-1-TSM con 1 aguja es para la producción de prototipos de estatores con pequeñas
cantidad,
Puede remolinar la ranura una por una, y es posible que tenga que poner el alambre puente a mano si utiliza el tipo
WIND-1-TSM como su tapa aislante del estator interfiere con la máquina coloque el cable puente automáticamente.
Los polos del motor de inducción de polos sombreados consisten en 4 ranuras, que se cortan a través de las laminaciones.
La parte más pequeña del poste de ranuras se corta con la ayuda de una bobina.
Este cable de cobre y es altamente inductivo en la naturaleza.
que tiene la bobina se llama la parte sombreada y la otra parte del poste se llama la parte sin sombra.
Se requiere muestra del fabricante de la bobina de motor:
1. muestras de la pila de estator cada 5pcs
2- Cables de cobre para cada rollo
3Dibujo de laminación del estator y dibujo de bobina
