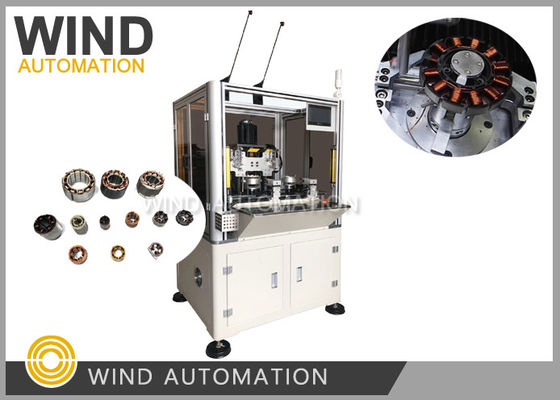

Outrunner Bldc máquina de devanado de agujas 60RPM alambres paralelos a 600RPM alambre delgado
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Estación Winder: | Dos o cuatro estaciones | Estator OD: | ø10 ~ 120 mm |
|---|---|---|---|
| Altura de pila: | 10~100 mm | Gama de tallas del alambre: | 0.1mm~1.0mm (de AWG18 a AWG38) |
| Automático: | Totalmente automático puede manejar alambre delgado alambre grueso | Color de la máquina: | En blanco o según el cliente |
| Velocidad del viento: | de 60 a 600 rpm | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
Outrunner Bldc máquina de devanado de agujas 60RPM alambres paralelos a 600RPM alambre delgadoSe aplicará el método siguiente:
El enrollamiento del estator de Outrunner siempre se hacía con el enrollamiento del volante,
¿Por qué algún fabricante de motores toma la decisión de la máquina de enrollamiento de aguja estator?
El enrollamiento por aguja puede lograr una mejor calidad de enrollamiento cuando la velocidad de llenado de ranuras no es alta.
y debe haber suficiente espacio para que la aguja se mueva libremente,
En el caso de losAplicación
Este enrollamiento de aguja puede enrollar tanto el estator inslot como el estator outrunner,
con cuatro ejesServo motor de Yaskawa, el girador es flexible en el movimiento,
las accionesEl corte, el cruce, el enrollamiento y el corte se realizan automáticamente.
La velocidad de enrollamiento de la aguja está relacionada con el tamaño del alambre, el tamaño del estator y la altura de la pila.
Max. 500RPM cuando el cable es de 0,1 mm, el estator es pequeño y la altura de la pila es pequeña,
Min 60RPM cuando el cable es grande, el tamaño del estator y la altura de la pila es grande,
(2) ElVentajas
1Al mover la boquilla hacia arriba y hacia abajo y girar el núcleo del estator, se puede enrollar en cualquier pista.
Por lo tanto, al cambiar el procedimiento de enrollamiento de la computadora,
los devanados pueden ajustarse a estatores con diferentes alturas de pila del núcleo y diferentes ranuras.
2. Cualquier anomalía de operación y estado de falla se solicitan para operar y mantener en el hombre-máquina
modo de diálogo.
3El número de patas de costura se puede ajustar arbitrariamente por hilo, y la posición especificada de 360 grados
El proceso de fijación es sencillo, conveniente y acorta el tiempo de producción total.
4En el caso de la bobinación, el número de bobinas de cada capa puede variarse de forma flexible para lograr el
modo de ensamblaje de enrollamiento de diferentes tipos de estator.
5La programación de productos es sencilla y conveniente, con un software exclusivo dedicado,
Almacenamiento de carga y descarga ilimitado, fácil de dominar con un simple entrenamiento.
6Dado que la acción de ranura en línea se realiza por el sistema de control de alto rendimiento y
el servomotor Yaskawa, la estabilidad de la posición del alambre esmaltado en línea
Se garantiza y se acorta el tiempo.
7Cada unidad ha sido estandarizada, fácil de reemplazar y fácil de desmontar.
8Todas las herramientas son muy fáciles de cambiar en 1 minuto.
(3) ElParámetro
|
Nombre del producto: |
|
|
Diagrama del cable: |
el número de unidades de la unidad de ensayo |
|
Velocidad de cuerda: |
50-600 r/min. |
|
Método de cuerda: |
Enrollamiento de agujas |
|
longitud de la pila del estator: |
10 mm 100 mm (0,39' ~ 3,94') |
|
Identificación del estator: |
Para los vehículos de las categorías M1, M2 y M3 |
|
El estator está sobresaliendo. |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
|
No. del poste: |
2,4,6,8,12, 24, 36 |
|
Presión del aire: |
0.5MPa ¥0.7 MPa |
|
Válvulas de carga: |
380V / 50HZ, tres fases de cuatro cables |
|
La potencia: |
7 kW |
|
Dimensión: |
Se aplicará el método de ensayo de las medidas de seguridad. |
|
Peso: |
alrededor de 1200Kg |
Se necesitan las siguientes muestras para la fabricación y puesta en marcha de las máquinas:
1. Estator pila 5 piezas sin bobina
2Estator de heridas 1pc.
3Un rollo de alambre de cobre es suficiente para enrollar 15 estatores.
Por favor, haga clic en el siguiente video para ver la máquina trabajando
