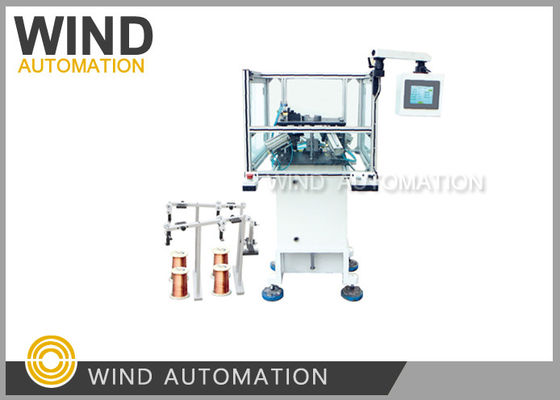

Cuatro boquillas máquina de remolque de agujas estator para 4 polos motor BLDC sombreado
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Condición: | Nuevo | Certificado: | Sección 2 |
|---|---|---|---|
| Estación de trabajo: | Sola estación | Tipo de la automatización: | Totalmente automático |
| Color de la máquina: | En blanco o según el cliente | Después de ventas: | Ingenieros disponibles para el servicio de máquinas en el extranjero |
Cuatro boquillas máquina de remolque de agujas estator para 4 polos motor BLDC sombreado
La bobina WIND-1A-TSM es adecuada para un motor de 4 polos con pole shaded para hacer bobinado.
De acuerdo con la forma de enrollamiento del estator, diferentes tipos de máquinas de enrollamiento de agujas pueden tener una,
Dos, tres, cuatro, cuatro.Cuatro agujas
Para el estator de 4 polos, por lo general sugerimos al cliente con 4 agujas máquina de devanado WIND-1A-TSM,
puede conseguir el estator rápido incluso habrá 4pcs de cable de inicio y 4pcs de cable final necesario ser
conectado,
La aguja es accionada por un dispositivo de rotación de la came que impulsa el husillo de enrollamiento,
La máquina WIND-1A-TSM principales partes eléctricas como Mitsubishi PLC, Embedded hombre - máquina
la interfaz, el cilindro Airtac, etc. tienen el marcado CE,
y exportamos a Europa empresas como Francia, Rumania y así sucesivamente,
¿Puedo saber la razón por la que prefiere 1 aguja o 2 agujas, es por el cable de puente que se muestra en
¿Qué es eso?
El tipo de máquina básica WIND-1-TSM con 1 aguja es para la producción de prototipos de estatores con pequeñas
cantidad,
Puede remolinar la ranura una por una, y es posible que tenga que poner el alambre puente a mano si utiliza el tipo
WIND-1-TSM como su tapa aislante del estator interfiere la máquina coloque el cable puente automáticamente,
Los polos del motor de inducción de polos sombreados consisten en 4 ranuras, que se cortan a través de las laminaciones.
La parte más pequeña del poste con ranuras se corta con la ayuda de una bobina.Las bobinas están hechas de
cable de cobreEsta bobina es conocida como bobina de sombreado.
Wind Automation también proporciona al cliente un servicio personalizado, si el estator está más allá de la especificación indicada.
(1) Especificación
| Diámetro del alambre | 0.08 ~ 1.00 mm |
| Identificador del estator | 15 a 65 mm |
| Duración de la pila | 7 ~ 90 mm |
| Gire el No. | 0~9999 |
| Movimiento | En el caso de los vehículos de la categoría M2 |
| Número de ranura | 4 (personalizado) |
| Fuente de aire | 5 a 7 kg/cm3 |
| El poder | 2KW |
| Fuente de alimentación | AC 220 V, 50/60 Hz |
| Peso | 450 KG |
| Dimensión | Las dimensiones de las placas son las siguientes: |
(2)Aplicación
Adecuado para el motor de 4 polos con sombreado para hacer el enrollamiento.
(3)Configuración de la máquina
Mitsubishi PLC
Pantalla táctil
El cilindro AIRTAC
Motor paso a paso de gran potencia
Sistema de lubricación
4 conjuntos de sistema de sujeción y corte automático de alambre
(4) Características
Enrollamiento de agujas de alta velocidad
funcionamiento totalmente programable
Alto nivel de calidad del proceso de enrollamiento de la aguja
Dependiendo de las especificaciones del cliente.
Las demás máquinas y aparatos para la fabricación o el almacenamiento de papel
Cambio rápido de herramientas
|
Aplicación automática de la máquina de enrollamiento de agujas del estator
|
Enrollamiento de estator de motor de cuatro polos con sombreado |
|
Las boquillas 4pcs
|
4 polos de viento al mismo tiempo a 400 rpm, Habrá 4 cables fijos y 4 cables terminales, Para las curvas no 750, el diámetro del alambre SWG35, 0,2 mm, estator de polo sombreado, el tiempo de ciclo es de 2 minutos
|
|
Enrollamiento de aguja del estator de 4 pulgadas |
Máquina dedicada para el motor de sombreado de 4 polos
Enrollamiento del estator
|
Ventajas:
1. Viento 4 ranuras por vez, rápido
2. Enrollamiento automático, corte automático de cuatro postes por vez
3.4 conjuntos de sujeción automática y dispositivo de corte de alambre, motor de postes con sombra de viento 4 ranuras al mismo tiempo,
y cortar los cables automáticamente
que tiene la bobina se llama la parte sombreada y la otra parte del poste se llama la parte sin sombra.
Se requiere muestra del fabricante de la bobina de motor:
1. muestras de la pila de estator cada 5pcs
2- Cables de cobre para cada rollo
3Dibujo de laminación del estator y dibujo de bobina
Por favor haga clic en la imagen de abajo para ver el video
